Εισαγωγή: Η Πρόκληση της Πυροπροστασίας σε Ψηλά Κτίρια

Τα ψηλά κτίρια (high-rise buildings) αποτελούν εμβληματικό στοιχείο του σύγχρονου αστικού τοπίου. Πύργοι πολυκατοικιών, ξενοδοχεία, εμπορικά κέντρα και συγκροτήματα μικτής χρήσης ανυψώνονται ολοένα και περισσότερο στις μεγάλες πόλεις, συγκεντρώνοντας εκατοντάδες ή χιλιάδες ανθρώπους κάτω από την ίδια στέγη. Αυτή ακριβώς η πυκνότητα κατοχής — σε συνδυασμό με την κατακόρυφη ανάπτυξη του κτιρίου — καθιστά την πυροπροστασία τους μία από τις πιο κρίσιμες και τεχνικά απαιτητικές προκλήσεις της σύγχρονης μηχανολογικής μηχανικής.

Η πυρόσβεση σε ένα κτίριο πολλών ορόφων δεν μοιάζει καθόλου με αυτήν μιας τυπικής κατοικίας ή βιομηχανικής εγκατάστασης. Οι απαιτήσεις σε πίεση και παροχή νερού αυξάνονται δραματικά με το ύψος, ενώ η ανάγκη για ανεξάρτητες ζώνες πυρόσβεσης ανά όροφο ή ανά χρήση πολλαπλασιάζει την πολυπλοκότητα του συστήματος. Παράλληλα, η αξιοπιστία του εξοπλισμού δεν αποτελεί απλώς τεχνική προϋπόθεση — είναι ζήτημα ανθρώπινης ζωής.

Στην Ευρώπη, ο θεμελιώδης κανονιστικός πυλώνας για τα αυτόματα συστήματα πυρόσβεσης με νερό είναι το πρότυπο ΕΝ12845, που εκδίδεται από την Ευρωπαϊκή Επιτροπή Τυποποίησης (CEN). Το πρότυπο αυτό καλύπτει τον σχεδιασμό, την εγκατάσταση και τη συντήρηση συστημάτων καταιονισμού ύδατος (sprinkler systems), θέτοντας αυστηρές προδιαγραφές για κάθε στάδιο του κύκλου ζωής τους.

Ως ευρωπαϊκό πρότυπο, έχει ισχύ σε όλα τα κράτη-μέλη της ΕΕ, και έχει ενσωματωθεί στην ελληνική νομοθεσία μέσω του ΕΛΟΤ. Σε εθνικό επίπεδο, η Πυροσβεστική Υπηρεσία εκδίδει συμπληρωματικές οδηγίες και κανονισμούς που εξειδικεύουν περαιτέρω τις τεχνικές απαιτήσεις εγκατάστασης και συντήρησης, διασφαλίζοντας πλήρη εφαρμογή του προτύπου στο εθνικό νομοθετικό πλαίσιο.

IDATOR: Πιστοποιημένη Τεχνογνωσία στην Πυρόσβεση

Η IDATOR, με περισσότερα από 55 χρόνια παρουσίας στην ελληνική αγορά διαχείρισης νερού, εκπροσωπεί πλέον από 20 διεθνώς αναγνωρισμένα brands — μεταξύ των οποίων τα Lowara, Flygt, Wedeco και Sanitaire της Xylem, καθώς και η Itron. Παράλληλα, σχεδιάζει και κατασκευάζει ολοκληρωμένα πυροσβεστικά συγκροτήματα σύμφωνα με τις απαιτήσεις του προτύπου ΕΛΟΤ ΕΝ 12845, τα οποία διατίθενται στην Ελλάδα και το εξωτερικό υπό το brand name ΜΕΤΤΑ.

Η εταιρεία διαθέτει πιστοποίηση σειράς για την κατασκευή και συναρμολόγηση πυροσβεστικών συγκροτημάτων κατά ΕΝ 12845 από τον ανεξάρτητο φορέα TÜV AUSTRIA. Κάθε συγκρότημα υποβάλλεται σε πλήρη ρύθμιση και λειτουργικό έλεγχο πριν από την παράδοσή του, σε ειδικά διαμορφωμένο χώρο δοκιμών εντός των εγκαταστάσεων της εταιρείας. Τα συγκροτήματα ΜΕΤΤΑ έχουν αποδείξει εμπράκτως την ικανότητά τους να ανταποκρίνονται ακόμα και στις πλέον απαιτητικές συνθήκες πυρόσβεσης — με μεγάλες παροχές, υψηλά μανομετρικά και πολλαπλές ανεξάρτητες ζώνες — όπως αυτές που απαιτούνται σε high-rise buildings.

Μελέτη Περίπτωσης: Blu Marine Limassol — «Europe’s New Riviera»

Ένα χαρακτηριστικό παράδειγμα εφαρμογής αυτών των δυνατοτήτων αποτελεί το Blu Marine Limassol, ένα εντυπωσιακό αναπτυξιακό έργο που κατασκευάζεται στη Δυτική Λεμεσό της Κύπρου, μόλις 330 μέτρα από τη Μαρίνα της πόλης. Το έργο βρίσκεται στο επίκεντρο μιας ταχύτατα εξελισσόμενης περιοχής με επενδύσεις ύψους δισεκατομμυρίων ευρώ, φιλοδοξώντας να καθιερωθεί ως η νέα Ριβιέρα της Ευρώπης.

Το συγκρότημα περιλαμβάνει τρεις πύργους υψηλής ανάπτυξης (High-Rise), σχεδιασμένους από αρχιτεκτονικά γραφεία διεθνούς κύρους — τα Benoy Architects και Buro Happold — σε συνεργασία με τοπικά μελετητικά γραφεία. Η κλίμακα και η πολυπλοκότητα του έργου απαιτούσαν λύσεις πυρόσβεσης που να συνδυάζουν υψηλές πιέσεις, πολλαπλές ζώνες κάλυψης και άρτια τεχνική τεκμηρίωση — προϋποθέσεις που η IDATOR ικανοποίησε πλήρως.

Η Τεχνική Λύση: SKID Συγκροτήματα με Αντλίες MSMO

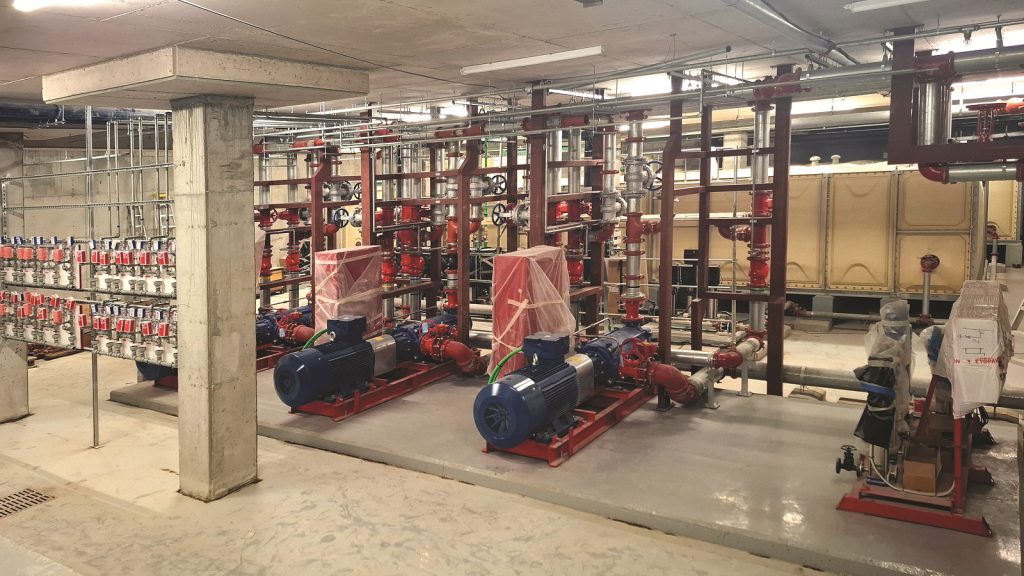

Στο έργο εγκαταστάθηκαν τρία (3) SKID συγκροτήματα, εξοπλισμένα με τις δοκιμασμένες οριζόντιες πολυβάθμιες αντλίες πολλαπλών εξόδων (MSMO — Multi Stage Multi Outlet) της σειράς MPDM, 8 βαθμίδων, της Lowara, με πτερωτές από ανοξείδωτο χάλυβα (Stainless Steel 1.4408).

Κάθε SKID συγκρότημα αποτελείται από:

1. Μεταλλική βάση βαρέως τύπου, κατασκευής IDATOR.

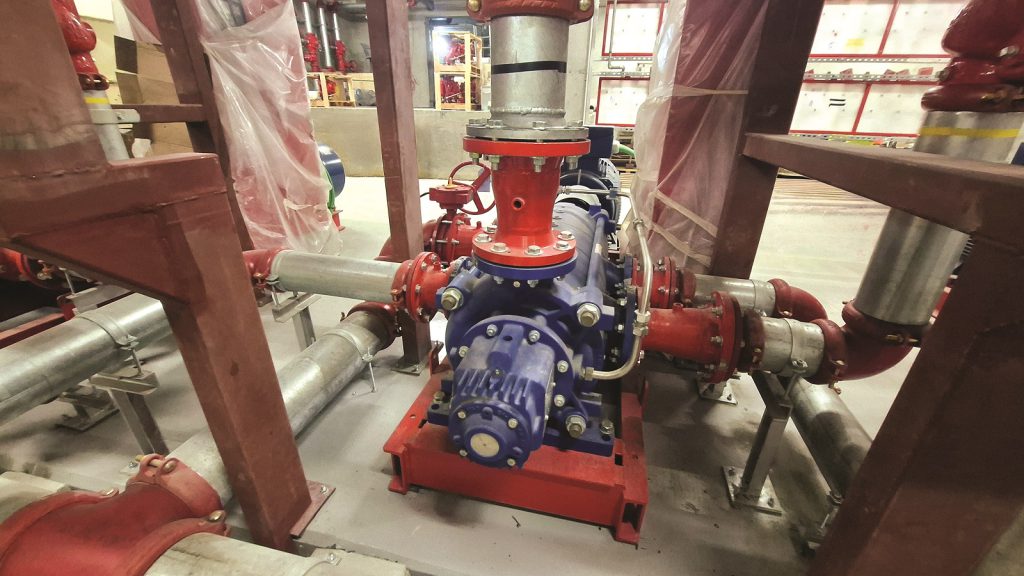

2. Οριζόντια πολυβάθμια αντλία Lowara τεσσάρων εξόδων (MSMO), για τέσσερις ανεξάρτητες ζώνες πυρόσβεσης, κάθε μία με διαφορετική πίεση λειτουργίας.

3. Ηλεκτροκινητήρα FELM ενεργειακής κλάσης ΙΕ4, ισχύος 132 kW στις 1.480 rpm.

4. Ηλεκτρικό πίνακα ελέγχου πιστοποιημένο κατά ΕΝ12845, με ενσωματωμένο πρωτόκολλο επικοινωνίας Modbus RTU RS-485 & Modbus TCP/IP Client.

5. Πίνακα αυτόματης μεταγωγής ηλεκτρικής τροφοδοσίας (ATS — Automatic Transfer Switch), με αυτοματισμό και μεταγωγικό διακόπτη ABB.

Ειδικές Μηχανολογικές Απαιτήσεις

Για τη διατήρηση της πίεσης στις τέσσερις ζώνες πυρόσβεσης, κατασκευάστηκε ένα επιπλέον SKID αντλιών Jockey που περιλαμβάνει πέντε (5) αντλίες Jockey Lowara υψηλής πίεσης. Δύο εξ αυτών είναι συνδεδεμένες σε σειρά μέσω ειδικού συνδέσμου υψηλής πίεσης, επιτυγχάνοντας πίεση εξόδου άνω των 25 bar. Κάθε αντλία ελέγχεται από τον δικό της ηλεκτρικό πίνακα ΜΕΤΤΑ, κατασκευής IDATOR.

Ιδιαίτερη απαίτηση του έργου ήταν η τοποθέτηση των πρεσοστατών σε ειδικά panel με σωλήνωση αποχέτευσης νερού απορροής κατά τη δοκιμή τους. Η ονομαστική πίεσή τους κυμαίνεται από PN 16 έως PN 40. Για την αντιμετώπιση των υδραυλικών κρουσμάτων (water hammer) κατά τις εκκινήσεις και παύσεις των αντλιών Jockey, χρησιμοποιήθηκαν τέσσερα (4) δοχεία διαστολής GLOBAL WATER SOLUTIONS χωρητικότητας 200 lt και ονομαστικής πίεσης PN 40.

Για την επιτήρηση της ελάχιστης ροής από το by-pass αντλίας (ψύξη πτερωτών σε περίπτωση λειτουργίας με κλειστή βαλβίδα εξαγωγής), παραγγέλθηκαν από τη Μεγάλη Βρετανία τρία (3) ειδικά Sight Glass Flow Indicators ονομαστικής πίεσης PN 40. Την εγκατάσταση συμπλήρωσαν οι απαραίτητοι έκκεντροι κώνοι αναρρόφησης με ενσωματωμένο κενόμετρο με βανάκι, καθώς και οι αντίστοιχες αποφρακτικές βαλβίδες.

Πιστοποίηση και Εργοστασιακοί Έλεγχοι

Η ποιότητα και η αξιοπιστία των συγκροτημάτων τεκμηριώθηκαν μέσα από μια σειρά αυστηρών ελέγχων. Πριν από την παραλαβή των αντλιών MSMO, διενεργήθηκαν δώδεκα (12) δοκιμές κατά ΕΝ ISO 9906 CLASS 2B στο πιστοποιημένο δοκιμαστήριο του εργοστασίου της Lowara στην Πολωνία, εκδίδοντας τα αντίστοιχα Factory Performance Test Reports.

Με την ολοκλήρωση της συναρμολόγησης, η IDATOR πραγματοποίησε στις εγκαταστάσεις της το FAT (Factory Acceptance Test) για κάθε συγκρότημα, ενώ στη συνέχεια διεξήχθη το Witness Test Certification κατά ΕΝ 12845 από τον ανεξάρτητο φορέα TÜV AUSTRIA HELLAS. Η διαδικασία, που διήρκεσε δύο (2) ημέρες στις πιστοποιημένες εγκαταστάσεις παραγωγής της IDATOR στην Κηφισιά Αττικής, ολοκληρώθηκε με απόλυτη επιτυχία. Παράλληλα, οι εταίροι μας είχαν την ευκαιρία να γνωρίσουν από κοντά τις διαδικασίες παραγωγής και το know-how της IDATOR στον σχεδιασμό πυροσβεστικών συγκροτημάτων υψηλών απαιτήσεων.

Τα Πλεονεκτήματα της Λύσης MSMO

Ένα από τα σημαντικότερα πλεονεκτήματα των αντλιών πολλαπλών εξόδων MSMO είναι η δραστική μείωση του αριθμού των απαιτούμενων μηχανολογικών μονάδων. Στο συγκεκριμένο έργο, οι τέσσερις ανεξάρτητες ζώνες πυρόσβεσης θα απαιτούσαν κανονικά τέσσερα ανεξάρτητα πυροσβεστικά συγκροτήματα — με εφεδρική αντλία για καθένα, δηλαδή συνολικά οκτώ (8) αντλητικές μονάδες. Με τη λύση MSMO, η ίδια απαίτηση καλύφθηκε με δύο (2) αντλητικά και ένα (1) εφεδρικό.

Το αποτέλεσμα ήταν τριπλά ωφέλιμο:

1. Εξοικονόμηση πολύτιμου χώρου μηχανοστασίου.

2. Μειωμένο κόστος προμήθειας και εγκατάστασης..

3. Μικρότερη συνολική εγκατεστημένη ισχύς και απλούστερες απαιτήσεις συντήρησης.

Καινοτομία στην Εξωτερική Εγκατάσταση: Πυροσβεστικά σε Οικίσκο

Πέρα από τα συγκροτήματα εσωτερικής εγκατάστασης, η IDATOR είναι η πρώτη εταιρεία στην Ελλάδα που κατασκευάζει και διαθέτει προ-εγκατεστημένα πυροσβεστικά συγκροτήματα σε αυτόνομο οικίσκο — μια καινοτόμος λύση που ανοίγει νέες δυνατότητες στον σχεδιασμό εγκαταστάσεων πυροπροστασίας.

Τα συγκροτήματα ΜΕΤΤΑ σε οικίσκο διαθέτουν πλαίσιο από δοκούς μορφοσιδήρου, πλαγιοκάλυψη και κάλυψη οροφής από πυράντοχα πάνελ EI 60 A2 S1 — με κατάλληλη κλίση για αποστράγγιση ομβρίων — καθώς και δάπεδο από αντιολισθητική λαμαρίνα ή χωρίς δάπεδο για εγκιβωτισμό σε οπλισμένο σκυρόδεμα.

Τα βασικά πλεονεκτήματα της λύσης:

1. Εξοικονόμηση χώρου: Η compact λύση καταλαμβάνει σημαντικά μικρότερο χώρο σε σύγκριση με το συμβατικό αντλιοστάσιο πυρόσβεσης.

2. Πλήρης εξοπλισμός: Προσφέρεται με όλα τα παρελκόμενα και τον απαραίτητο εξοπλισμό για την ορθή λειτουργία του.

3. Συνολική εγγύηση: Παρέχεται ολοκληρωμένη εγγύηση για το σύνολο του συστήματος.

4. Ολοκληρωμένη δοκιμή: Πλήρης έλεγχος λειτουργίας στις εγκαταστάσεις πριν από την αποστολή.

5. Εξωτερική εγκατάσταση: Ο οικίσκος μεταφέρεται ως πλήρες σύστημα και τοποθετείται στον εξωτερικό χώρο του κτιρίου. Απαιτείται μόνο υδραυλική σύνδεση και παροχή ρεύματος.

6. Ευκολία πρόσβασης: Σε αντίθεση με τα συμβατικά αντλιοστάσια, η πρόσβαση στο εσωτερικό του οικίσκου είναι απλή και άμεση — ιδιαίτερα σημαντικό σε περίπτωση επείγουσας αποκατάστασης βλάβης.

Συμπέρασμα

Η IDATOR, αξιοποιώντας την πολυετή τεχνογνωσία της, τις πιστοποιημένες διαδικασίες παραγωγής και τη συνεργασία με κορυφαίους διεθνείς κατασκευαστές, αποδεικνύει εμπράκτως ότι είναι σε θέση να υλοποιεί σύνθετα και υψηλών απαιτήσεων έργα πυροπροστασίας, ακόμη και στην πλέον απαιτητική κατηγορία κτιρίων: τα High–Rise Buildings.

Η επιτυχής εφαρμογή της λύσης στους Blue Marine Towers στη Λεμεσό, καθώς και οι αντίστοιχες λύσεις πυρόσβεσης με αντλίες MSMO στον Πύργο του Πειραιά, αναδεικνύουν όχι μόνο την τεχνική αρτιότητα και την καινοτομία των πυροσβεστικών συγκροτημάτων ΜΕΤΤΑ, αλλά και την ικανότητα της εταιρείας να προσφέρει ολοκληρωμένες, αξιόπιστες και πιστοποιημένες λύσεις που ανταποκρίνονται στις πλέον αυστηρές διεθνείς προδιαγραφές — εξασφαλίζοντας υψηλό επίπεδο πυρασφάλειας, λειτουργική ευελιξία και μειωμένο κόστος εγκατάστασης και συντήρησης.
