Η τεχνολογία των κυκλοφορητών έχει εξελιχθεί ραγδαία τις τελευταίες δύο δεκαετίες. Από τις εποχές των κυκλοφορητών σταθερών στροφών, οδηγηθήκαμε σε εξελιγμένα συστήματα μεταβλητών στροφών με πολλαπλές στρατηγικές ελέγχου. Οι παραδοσιακοί τρόποι ρύθμισης —Δp‐c, Δp‐v, n‐const— έχουν ως στόχο να ελέγχουν την πίεση ή την παροχή μέσω ρύθμισης ταχύτητας, ώστε να διασφαλίζουν σταθερή λειτουργία σε θέρμανση, ψύξη και ζεστό νερό χρήσης.

Αυτοί οι τρόποι ελέγχου προσέφεραν σημαντικές βελτιώσεις:

⇒ μείωση ενεργειακής κατανάλωσης χάρη στη μεταβλητή λειτουργία (ιδίως με Δp‐v),

⇒ μείωση βλαβών μέσω ομαλότερης λειτουργίας του συστήματος,

⇒ λιγότερα υδραυλικά πλήγματα & καλύτερη κατανομή ισχύος,

⇒ μειωμένη ανάγκη επέμβασης εγκαταστάτη.

Ωστόσο, καθώς τα δίκτυα έγιναν πολυπλοκότερα, αναπτύχθηκαν οι έξυπνοι κυκλοφορητές Wilo-Stratos MAXO και Wilo- Stratos GIGA 2.0. Αυτοί οι κυκλοφορητές προσφέρουν λειτουργίες ελέγχου θερμοκρασίας χώρου και νερού T-const και διαφορικής θερμοκρασίας νερού ΔT-const. Εισήγαγαν επίσης νέες στρατηγικές αυτορρύθμισης: Dynamic Adapt Plus και Multi‐Flow Adaptation, ανοίγοντας τον δρόμο για πραγματικά έξυπνα συστήματα HVAC με αυτοβελτιστοποίηση, σύμφωνα με τις πραγματικές απαιτήσεις του συστήματος.

Λειτουργίες θερμοκρασιακού ελέγχου: T const & ΔT const

T‐const – Σταθερή θερμοκρασία μέσου ή χώρου

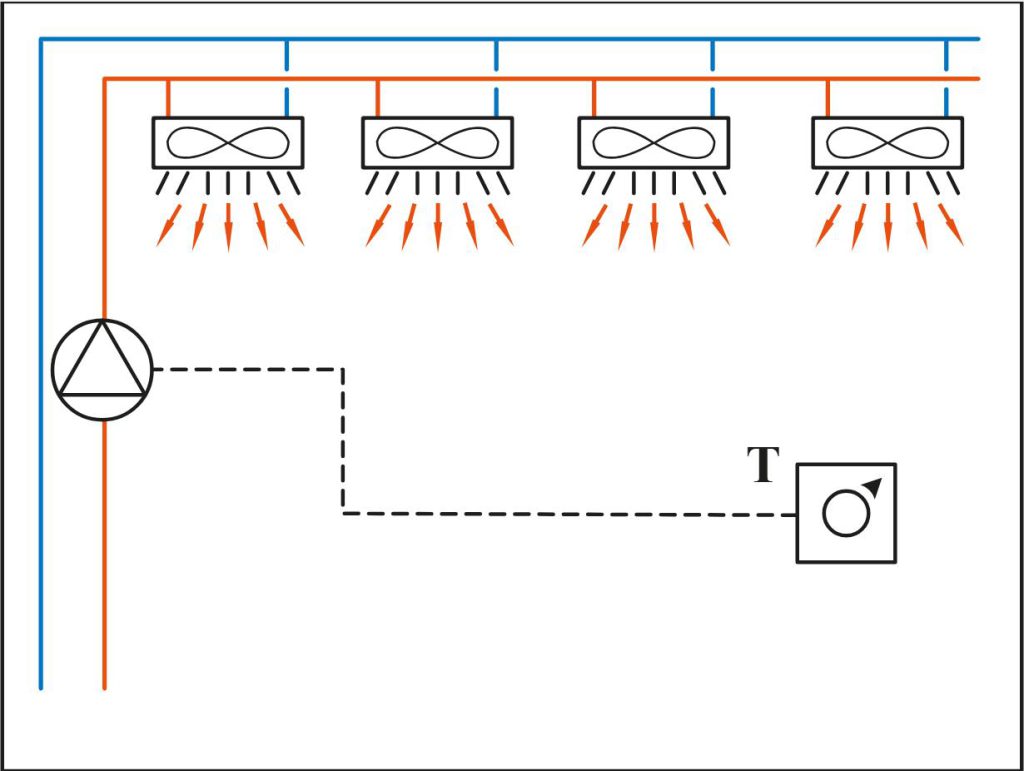

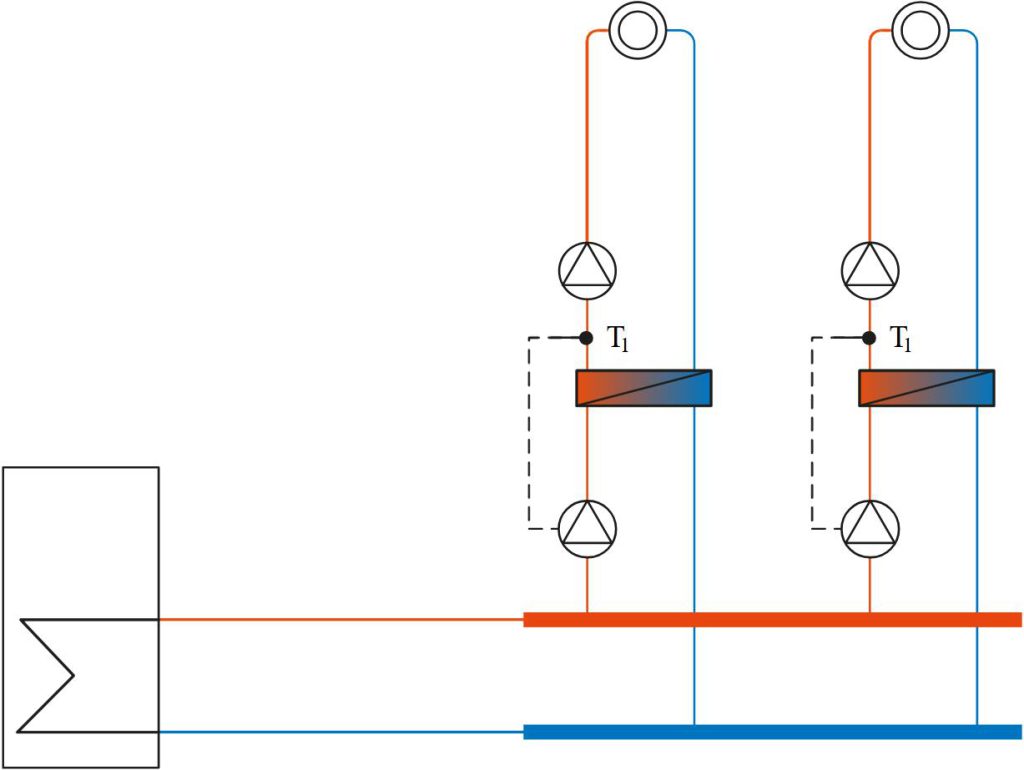

Η λειτουργία T‐const στοχεύει στη διατήρηση μιας σταθερής θερμοκρασίας νερού ή θερμοκρασίας χώρου (π.χ. σε μεγάλη αίθουσα). Η αντλία λαμβάνει την πραγματική θερμοκρασία από το ενσωματωμένο ή εξωτερικό αισθητήριο και ρυθμίζει τη λειτουργία της έτσι ώστε η θερμοκρασία να παραμένει όσο το δυνατόν σταθερή γύρω από τη θερμοκρασία ρύθμισης.

Περιοχές εφαρμογής T‐const

Το T‐const είναι ιδανικό για κυκλώματα όπου οι θερμοκρασιακές μεταβολές πρέπει να ελέγχονται απευθείας από την αντλία:

⇒ Μεγάλοι ενιαίοι χώροι (π.χ. αίθουσες, αθλητικοί χώροι, βιομηχανικοί χώροι) όπου δεν υπάρχουν θερμοστατικές βαλβίδες στις τερματικές μονάδες.

⇒ Επιφανειακά συστήματα χαμηλών θερμοκρασιών (ενδοδαπέδια / θέρμανση οροφής) σε μονοζωνικά κυκλώματα.

⇒ Fan‐coils κοινής ζώνης.

⇒ Συστήματα σταθερής θερμοκρασίας διεργασίας (π.χ. βιομηχανικά κυκλώματα όπου απαιτείται θερμοκρασιακή σταθερότητα του μέσου).

Οφέλη T‐const

⇒ Απόλυτη θερμοκρασιακή σταθερότητα: η αντλία λειτουργεί σαν ενσωματωμένος “θερμοστάτης παροχής”.

⇒ Σταθερή θερμική άνεση σε μεγάλους ενιαίους χώρους όπου δεν υπάρχει άλλος μηχανισμός ελέγχου.

⇒Ενεργειακή εξοικονόμηση: η αντλία αυξομειώνει παροχή μόνο όσο χρειάζεται για να διατηρήσει τη θερμοκρασία στην επιθυμητή, αποφεύγοντας τη μεγαλύτερη παροχή.

ΔT‐const – Σταθερή θερμοκρασιακή διαφορά νερού

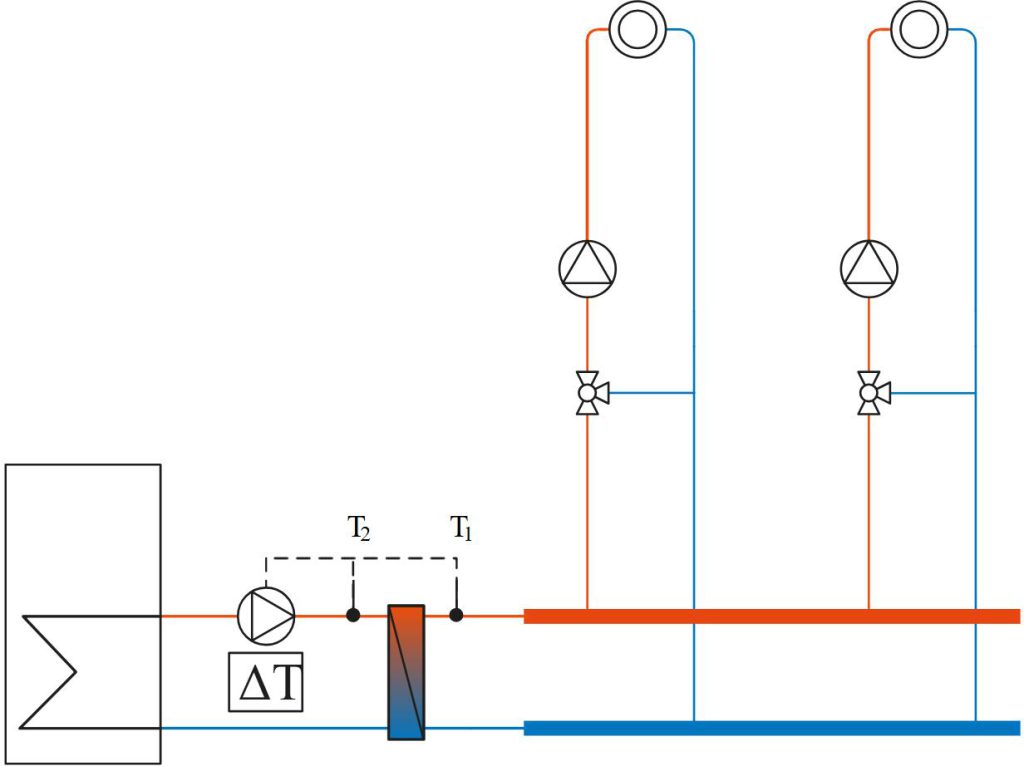

Η λειτουργία ΔT‐const διατηρεί σταθερή τη διαφορά θερμοκρασίας μεταξύ προσαγωγής και επιστροφής του κυκλώματος. Η αντλία μετρά Τ_προσαγωγής και Τ_επιστροφής και ρυθμίζει παροχή/στροφές ώστε το ΔΤ (π.χ. 10°C, 15°C, 20°C) να παραμένει σταθερό.

Περιοχές εφαρμογής ΔT‐const

Το ΔT‐const είναι ιδανικός τρόπος ελέγχου για όλα τα κυκλώματα όπου η θερμοκρασία επιστροφής είναι κρίσιμη για την ενεργειακή απόδοση του παραγωγού:

⇒ Λέβητες συμπύκνωσης: η χαμηλότερη θερμοκρασία επιστροφής αυξάνει σημαντικά την απόδοση.

⇒ Αντλίες θερμότητας: σταθερό ΔΤ στον εξατμιστή/συμπυκνωτή για βέλτιστο COP.

⇒ Τηλεθέρμανση: η πίεση και οι παροχές πρέπει να ελέγχονται ώστε να τηρείται η απαιτούμενη θερμική απορρόφηση.

⇒ Κυκλώματα με εναλλάκτες: σταθερή μεταφορά θερμότητας.

⇒ Πρωτεύοντα κυκλώματα με υδραυλικό διαχωριστή/δοχείο αδρανείας: σταθερό ΔΤ για αποφυγή θερμικής ανάμιξης και υπερθέρμανσης επιστροφής.

Οφέλη ΔT‐const

1. Μέγιστη ενεργειακή απόδοση στο πρωτεύον κύκλωμα

Σταθερό ΔΤ σημαίνει:

⇒ μικρότερη θερμοκρασία επιστροφής → καλύτερη συμπύκνωση λέβητα

⇒ σταθερή πτώση θερμοκρασίας → υψηλότερη απόδοση αντλίας θερμότητας

2. Αποφυγή μεγάλης παροχής: Η μεγάλη παροχή συχνά ανεβάζει τη θερμοκρασία επιστροφής και μειώνει την απόδοση· το ΔΤ‑const τη διορθώνει αυτόματα.

3. Βελτιστοποιημένη συμπεριφορά εναλλακτών: Οι πλακοειδείς εναλλάκτες αποδίδουν βέλτιστα όταν το θερμικό φορτίο είναι σταθερό.

Πως οι νέες στρατηγικές αυτορρύθμισης επανακαθορίζουν τη λειτουργία των κυκλοφορητών

1) Dynamic Adapt Plus – Η έξυπνη αυτοπροσαρμοζόμενη ρύθμιση

Τo Dynamic Adapt Plus αποτελεί εξέλιξη της κλασικής ρύθμισης μεταβαλλόμενης πίεσης (Δp‐v). Η αντλία προσαρμόζει αυτόνομα το μανομετρικό και την παροχή χωρίς να απαιτείται η γνώση του ακριβούς μοντέλου του υδραυλικού κυκλώματος και η εισαγωγή του ονομαστικού σημείου λειτουργίας από τον εγκαταστάτη.

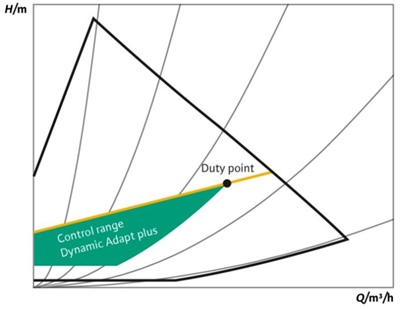

Μετά την αρχική εκκίνηση, ο κυκλοφορητής τοποθετείται σε ένα σημείο λειτουργίας στο μεσαίο τμήμα της καμπύλης, και από εκεί ερμηνεύει δυναμικά το απαιτούμενο σημείο λειτουργίας ανάλογα με τις μεταβολές παροχής και το άνοιγμα / κλείσιμο των βαλβίδων.

Ο στόχος είναι το μεγαλύτερο δυνατό άνοιγμα των βαλβίδων, άρα χαμηλότερες απώλειες πίεσης και ελάχιστη απαιτούμενη ενέργεια άντλησης.

Πλεονεκτήματα Dynamic Adapt Plus

⇒ Έως 20% χαμηλότερη κατανάλωση συγκριτικά με Δp‐v επειδή δεν βασίζεται σε σταθερό σημείο λειτουργίας, αλλά σε δυναμική ερμηνεία της υδραυλικής συμπεριφοράς.

⇒ Ιδανικό για κυκλώματα μεταβλητής παροχής: βαλβίδες αυτόματης εξισορρόπησης (PICV&DPCV), καλοριφέρ με θερμοστατικές κεφαλές, fan coils, ενδοδαπέδια συστήματα, κλιματισμό οροφής κ.λπ.

⇒ Προσφέρει ευκολία στην εγκατάσταση και το commisioning.

Συνολικά, το Dynamic Adapt Plus οδηγεί σε βελτιωμένη σταθερότητα θερμοκρασίας χώρων, λιγότερους κύκλους on/off και σημαντική μείωση παράπονων για μειωμένη απόδοση.

2) Multi‐Flow Adaptation – Ο έξυπνος “εγκέφαλος” πολυζωνικών εγκαταστάσεων

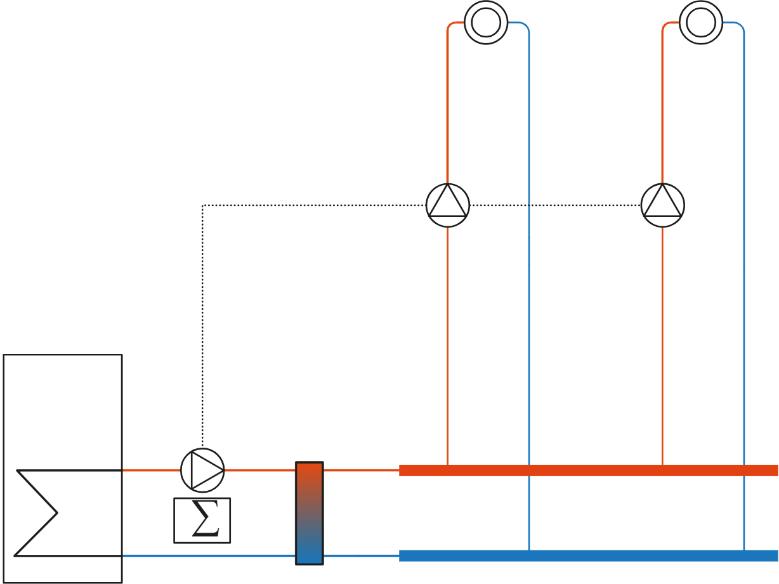

Το Multi‐Flow Adaptation αφορά αντλίες σε συστήματα με πρωτεύον και δευτερεύον κύκλωμα, με υδραυλικό διαχωρισμό ή συμβατικό εναλλάκτη θερμότητας. Η αντλία του πρωτεύοντος κυκλώματος συλλέγει μέσω θύρας Wilo‐Net τα δεδομένα παροχής από όλες τις δευτερεύουσες αντλίες και προσαρμόζει αθροιστικά την παροχή της στο άθροισμα των απαιτήσεων.

Τι σημαίνει αυτό πρακτικά:

⇒ Η πρωτεύουσα αντλία δεν δουλεύει “τυφλά”, σε μια σταθερή προρυθμισμένη παροχή.

⇒Σταματά η μεγάλη παροχή που συχνά προκαλεί υψηλές θερμοκρασίες επιστροφής.

⇒Το σύστημα επιτυγχάνει τέλεια αντιστοιχία της παροχής με το φορτίο.

⇒ Εξοικονομεί ενέργεια έναντι του Δp‐c αλλά και του Q‐const, ενώ παράλληλα βελτιώνει τον βαθμό απόδοσης λέβητα ή θερμικής μονάδας λόγω χαμηλότερης θερμοκρασίας πιστροφής.

Πλεονεκτήματα Multi‐Flow Adaptation

⇒Σημαντική μείωση κατανάλωσης ενέργειας τόσο στην αντλία όσο και στον λέβητα/ψύκτη.

⇒ Εξάλειψη του φαινομένου χαμηλού ΔT προσαγωγής-επιστροφής πρωτεύοντος κυκλώματος και αποδοτικότερη λειτουργία των αντλιών θερμότητας ή ψυκτών.

⇒Σωστή θερμική διαστρωμάτωση στους εναλλάκτες και τις δεξαμενές.

⇒ Επιτρέπει προσθήκη επιπλέον δευτερεύουσων αντλιών χωρίς επαναρύθμιση του πρωτεύοντος.

Είναι η λειτουργία‐κλειδί για μοντέρνα συστήματα HVAC κτιρίων με πολλές ζώνες και ανεξάρτητα φορτία (π.χ. ξενοδοχεία, νοσοκομεία, γραφεία πολλαπλών χρήσεων).

3) Συνδυασμός Dynamic Adapt Plus & Multi‐Flow Adaptation

Σε ένα τυπικό σύστημα HVAC μεγάλης κλίμακας:

⇒Οι δευτερεύουσες αντλίες λειτουργούν με Dynamic Adapt Plus, ρυθμίζοντας παροχή και μανομετρικό, ανάλογα με τις ανάγκες των ζωνών.

⇒ Η πρωτεύουσα αντλία χρησιμοποιεί Multi‐Flow Adaptation ώστε να προσφέρει μόνο όση παροχή χρειάζονται οι δευτερεύουσες.

Αυτό δημιουργεί ένα ψηφιακά συνδεδεμένο σύστημα, όπου όλες οι αντλίες συνεργάζονται για τη μέγιστη απόδοση. Οι κυκλοφορητές Wilo-Stratos MAXO και Wilo- Stratos GIGA 2.0 υποστηρίζουν αυτά τα σενάρια μέσω Wilo‐Net, επιτρέποντας την ανταλλαγή δεδομένων σε πραγματικό χρόνο, ρυθμίσεις από ένα σημείο, και ενεργειακή βελτιστοποίηση σε επίπεδο κτιρίου.

Οφέλη & πραγματική αξία για εγκαταστάτη & χρήστη

1. Οφέλη Dynamic Adapt Plus έναντι κλασικών τρόπων ελέγχου

⇒ Λιγότερη ενέργεια από Δp‐v.

⇒Λιγότεροι θόρυβοι στις θερμοστατικές βαλβίδες.

⇒Λιγότερες ρυθμίσεις κατά την εγκατάσταση

2. Οφέλη Multi‐Flow Adaptation

⇒ Μείωση παροχής σε κεντρικές μονάδες → εξοικονόμηση καυσίμου λόγω χαμηλότερης θερμοκρασίας επιστροφής.

⇒ Μικρότερη παροχή στην πρωτεύουσα αντλία σε λίγα ή μικρά φορτία.

⇒ Τέλεια συνεργασία πολλών δευτερευουσών αντλιών σε διαφορετικές ζώνες.

3. Οφέλη συνδυασμού τους

⇒ Συνολική εξοικονόμηση ενέργειας κυκλοφορητών.

⇒ Εξοικονόμηση ενέργειας λεβήτων/ψυκτών.

⇒ Πλήρως αυτορρυθμιζόμενη λειτουργία χωρίς επεμβάσεις εγκαταστάτη.

4) Έξυπνες λειτουργίες που βελτιστοποιούν περεταίρω τη διαχείριση των HVAC συστημάτων

No‑Flow Stop

⇒ Σβήνει τον κυκλοφορητή όταν δεν υπάρχει παροχή → εξοικονόμηση ενέργειας

Μετάβαση ψύξης/θέρμανσης

⇒ Αυτόματη εναλλαγή εποχικής λειτουργίας

Ανίχνευση θερμικής απολύμανσης (MAXO‑Z)

⇒ Υποστήριξη θερμικής απολύμανσης

Θερμιδομέτρηση

⇒ Επιτρέπει την καταγραφή θερμικής ενέργειας χωρίς εξωτερικό θερμιδομετρητή.

Καταγραφή κατανάλωσης ενέργειας άντλησης

⇒ Παρέχει πλήρη εικόνα της ηλεκτρικής κατανάλωσης του κυκλοφορητή για ενεργειακή αξιολόγηση.

Λειτουργία αυτόματης εξαέρωσης

⇒ Αφαίρεση αέρα από τον κυκλοφορητή.

Pump kick

⇒ Λειτουργία σε μεγάλες περιόδους αχρησίας για αποφυγή φρακαρίσματος.

Προστασία κινητήρα

⇒ Εξαλείφει βλάβες λόγω υπερθέρμανσης.

Διεπαφές και δίαυλοι επικοινωνίας (Modbus, BACnet, Wilo‑Net, Bluetooth ψηφιακές και αναλογικές είσοδοι, διαμορφώσιμες έξοδοι σημάτων)

⇒ Πλήρης ενσωμάτωση σε BMS → μείωση χρόνου

Συμπέρασμα

Οι έξυπνοι κυκλοφορητές Wilo-Stratos MAXO και Wilo- Stratos GIGA 2.0 με την ευρεία γκάμα λειτουργιών και δυνατοτήτων ελέγχου καλύπτουν απόλυτα κάθε ανάγκη μελετητή, εγκαταστάτη και τις απαιτήσεις κάθε εφαρμογής. Δεν αποτελούν απλώς αναβάθμιση των κλασικών τρόπων ελέγχου — αποτελούν ποιοτικό άλμα προς ένα πλήρως διασυνδεδεμένο, αυτοπροσαρμοζόμενο σύστημα HVAC, εξασφαλίζοντας τη μέγιστη θερμική άνεση για το χρήστη, με τη χαμηλότερη δυνατή κατανάλωση ενέργειας

Προσφέρουν:

⇒ μέγιστη εξοικονόμηση,

⇒ θερμική άνεση,

⇒ σταθερό θερμικό αποτέλεσμα,

⇒ απλότητα για τον εγκαταστάτη,

⇒ αξιοπιστία για τον χρήστη,

⇒ και δυνατότητα μελλοντικής επέκτασης χωρίς re‐commissioning.

Είναι το επόμενο βήμα στην υδραυλική ευφυΐα κτιρίων — και η Wilo βρίσκεται ήδη εκεί.

---
